WJ21产品概述：
    WJ21产品实现传感器和主机之间的信号采集，用来检测模拟信号。WJ21系列产品可应用在 RS-232/485总线工业自动化控制系统，4-20mA / 0-5V信号测量、监测和控制，0-75mV，0-100mV等小信号的测量以及工业现场信号隔离及长线传输等等。
    产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。每个串口最多可接255只 WJ21系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。

产品特点：
● 模拟信号采集，隔离转换 RS-485/232输出
● 采用12位AD转换器，测量精度优于0.1%
● 通过RS-485/232接口可以程控校准模块精度
● 信号输入 / 输出之间隔离耐压3000VDC
● 宽电源供电范围：8 ~ 32VDC
● 4-20mA电流信号输入
● 可靠性高，编程方便，易于应用
● 标准DIN35导轨安装，方便集中布线
● 用户可编程设置模块地址、波特率等
● 支持Modbus RTU 通讯协议
● 低成本、小体积模块化设计

产品选型：

WJ21  U(A)      □ –  □

输入电压或电流信号值                            通讯接口

   U1：0-5V            A1：0-1mA            485： 输出为RS-485接口

  U2：0-10V           A2：0-10mA          232： 输出为RS-232接口

   U3：0-75mV        A3：0-20mA

  U4：0-2.5V          A4：4-20mA

  U5：0-±5V          A5：0-±1mA

  U6：0-±10V        A6：0-±10mA

  U7：0-±100mV    A7：0-±20mA

  U8：用户自定义     A8：用户自定义

选型举例1： 型号：WJ21 A4-485   表示4-20mA信号输入，输出为RS-485接口

选型举例2： 型号：WJ21 U1-232   表示0-5V信号输入，输出为RS-232接口

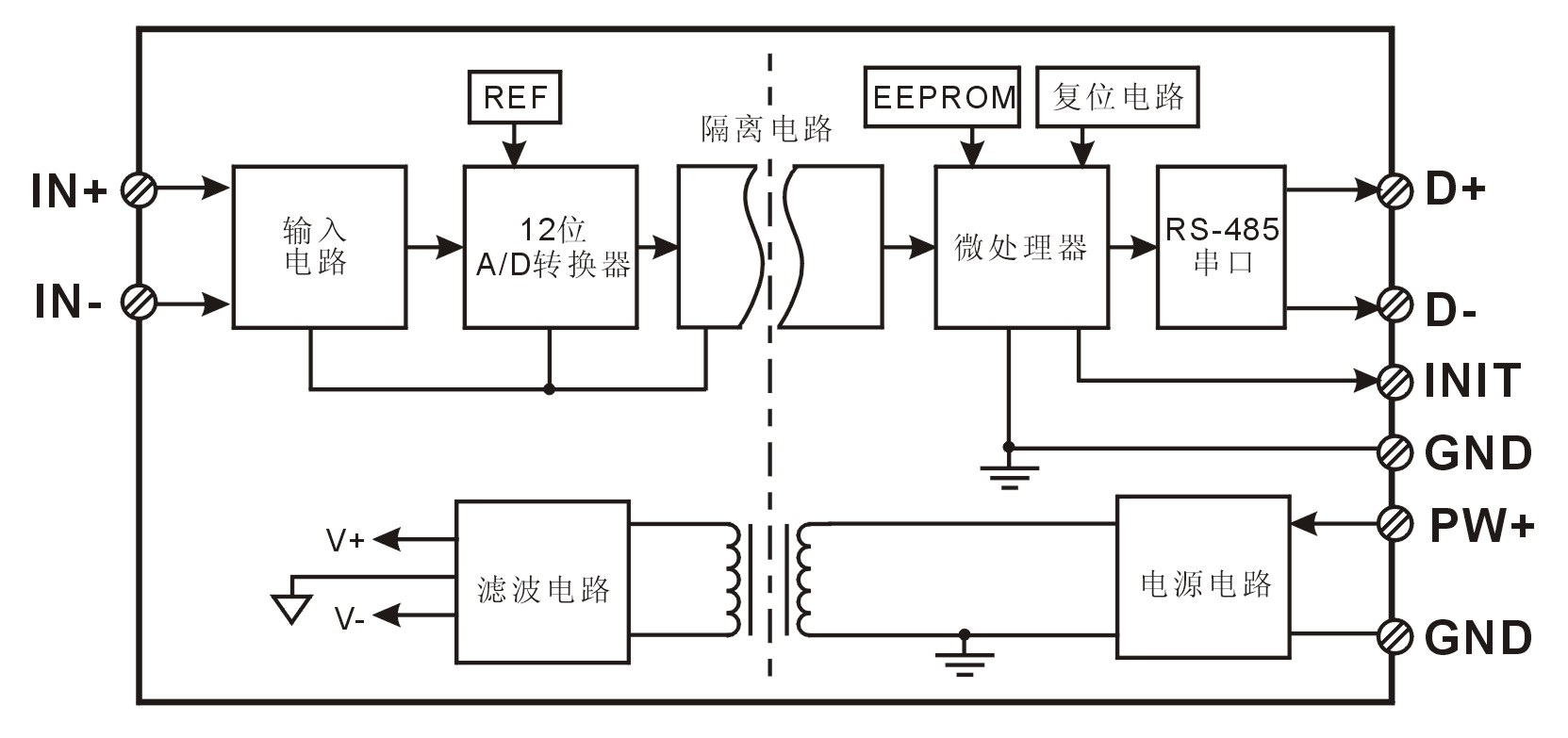

WJ21模块内部框图
